Einige Tipps zur Wartung und Reparatur am Mitsubishi Sigma (F07W)
Ein paar Infos und Erfahrungen zur Reparatur der Leuchtweiteneinstellung am Mitsubishi Sigma Station Wagon F07W. Gilt auch für die Limousinen F10 und F16A.

Es handelt sich hier nicht um offizielle Anleitungen, sondern ausschließlich um Erfahrungsberichte selbst durchgeführter Arbeiten. Die Infos verstehen sich als Anregungen. Im Zweifel über die Nutzung der hier gebotenen Infos sollte IMMER die Verkehrssicherheit Vorrang haben!

Eine Reparaturanleitung von SVEID (MFF)

Reparatur der Leuchtweiteneinstellung
Die Leuchtweite lässt sich nicht mehr manuell einstellen, weil im Stellgetriebe ein Zahnrad gebrochen ist.

nach Anpassung als Ersatzzahnrad verwendbar: http://www.conrad.de/ce/de/product/240338/ZAHNRAD-M1-1224/1210094&ref=list

Werkzeug: 10er Nuss, Schlitz- und Kreuzschraubendreher, Säge

Bild 1

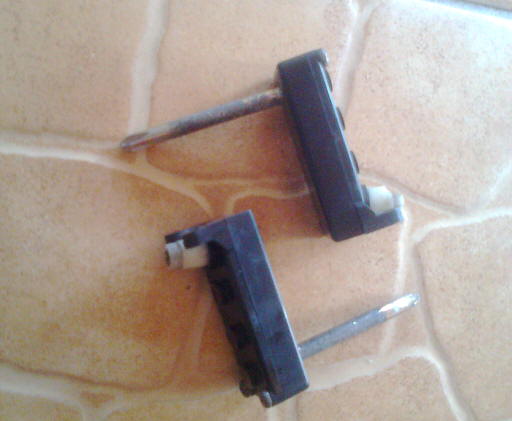

Zuerst Scheinwerfer ausbauen und Stellgetriebe vom Scheinwerfer  abbauen...




Bild 2

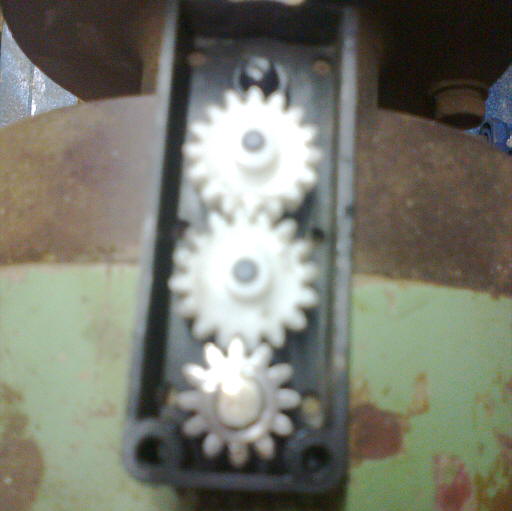

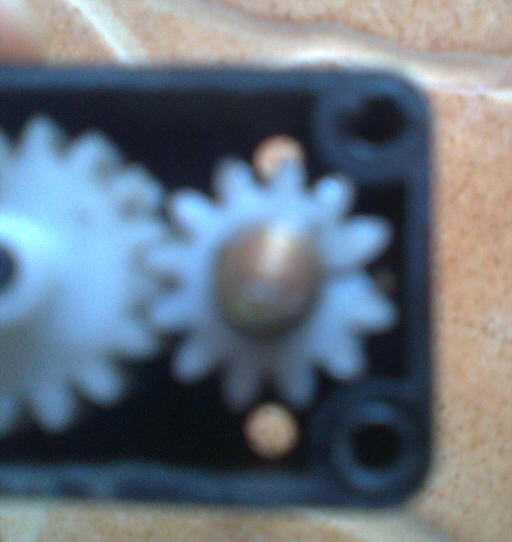

... und zerlegen. Das Bild ist zwar unscharf. Den Riss erkennt man aber trotzdem sehr gut.
Bild 3

Ein passendes (Doppel-)Zahnrad bekommt man hier: http://www.conrad.de/ce/de/product/240338/ZAHNRAD-M1-1224/1210094&ref=list
Bild 4

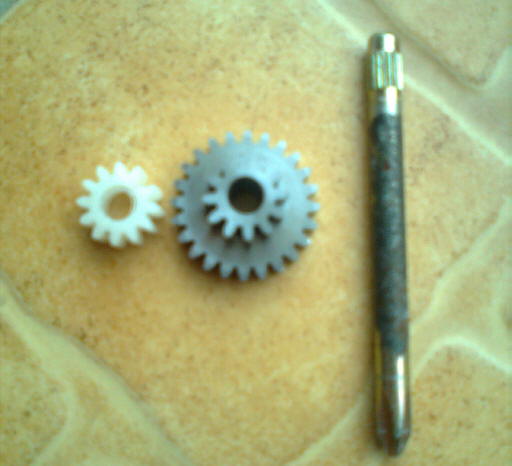

Innendurchmesser, Zahnzahl und -form stimmen mit dem Original überein. Es muss also nur noch das große Rad vom kleinen abgetrennt werden. Wie man das hinbekommt, hängt davon ab, was man für Möglichkeiten hat.
Bild 5

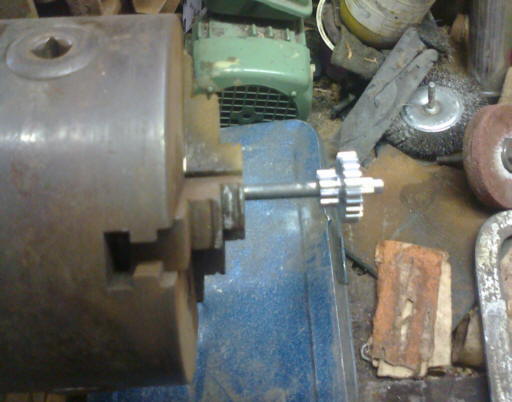

Hier wurde die Drehbank eines Freundes benutzt...
Bild 5

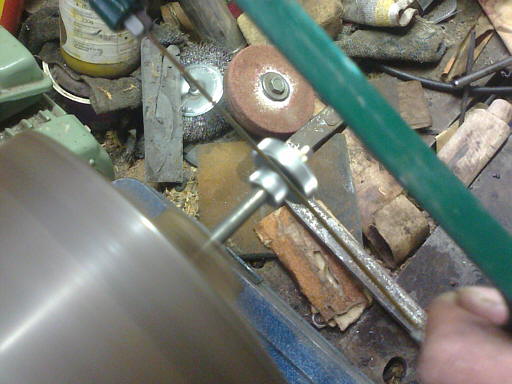

... um mit einer Eisensäge einen geraden Schnitt zu machen.

So, oder so: die Säge so ansetzen, dass das kleine Rad in der Dicke nach der Trennung dem Original entspricht.
Bild 5

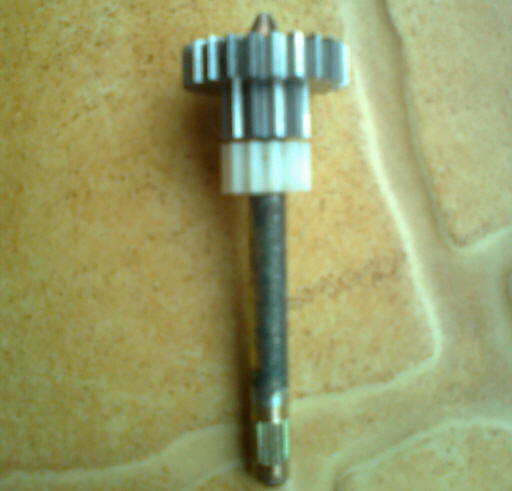

Das "neue" Zahnrad auf das geriffelte Ende der Stellachse aufpressen, alles wieder zusammenbauen - fertig.
