Einige Tipps zur Wartung und Reparatur am Mitsubishi Sigma (F07W)
Ein paar Infos und Erfahrungen zum Ersatz der Scheinwerfer-Waschpumpe am Mitsubishi Sigma.

Es handelt sich hier nicht um offizielle Reparaturanleitungen, sondern ausschließlich um Erfahrungsberichte meiner selbst durchgeführten Arbeiten. Die Infos verstehen sich als Anregungen. Im Zweifel über die Nutzung der hier gebotenen Infos sollte IMMER die Verkehrssicherheit Vorrang haben!

Ersatz der Hochdruckpumpe für die Scheinwerferreinigungsanlage
Astronomische Preise und lange Lieferzeit der Scheinwerferwaschanlagenpumpe lassen sich vermeiden - eine Anleitung von Eine Anleitung von Mitsubutzi (MFF MPB)

Werkzeug: 10er Nuss, Kreuzschraubendreher, Rostlöser,
Hochdruckpumpe Hella, Artikelnummer: 8TW 004 764-021, ein Stück 35mm Kunststoffrohr

Weiter geht's bebildert:

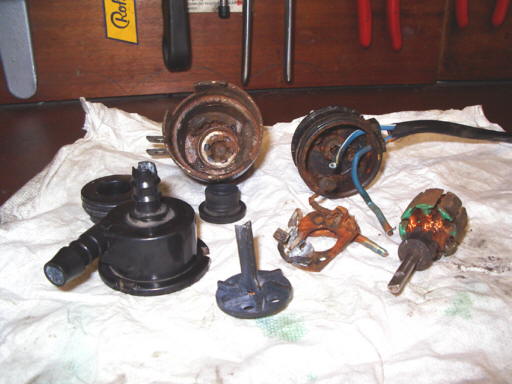

Bild 1

Die meisten von uns kennen dieses Bild:

Die Scheinwerferwaschpumpe ist undicht. Eingedrungenes Wasser hat den Motor stark verrosten lassen...

Man kann das Teil evtl. noch aufarbeiten und so wieder zum laufen bringen. Sehr lange wird das aber nicht halten.

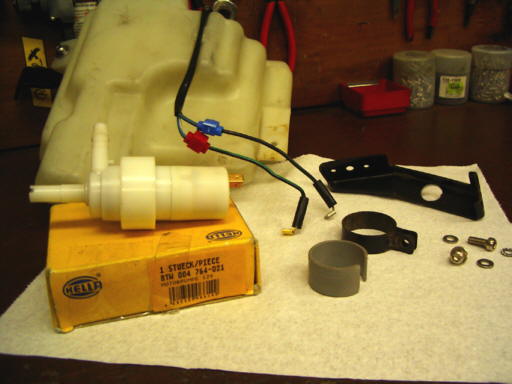

Bild 2

Das Ersatzteil ist eine Hochdruckpumpe von

Hella, Artikelnummer: 8TW 004 764-021
vorgesehen für Alfa Romeo von 1994 - 2001
Preis: deutlich unter 50,- Euro



Ein Stück Kunststoff Wasserrohr (35 mm, Bildmitte) aus dem Baumarkt dient als Adapter, um die etwas schlankere Pumpe im originalen Halter zu befestigen.

In die Öffnung im Wasserbehälter passt die Pumpe exakt und ohne Nacharbeiten.

Die Anschlusskabel werden etwas verlängert und am Ende mit je 1abgewinkelten Flachsteckhülse 6,3 mm versehen. Der Behälterträger bekommt an der entsprechenden Stelle ein Loch, um die Anschlüsse frei zu halten.

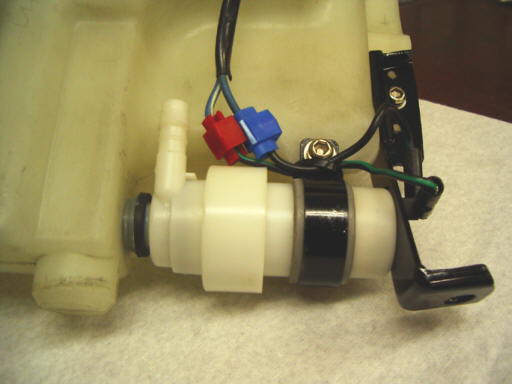

Bild 3

Jetzt kann die Pumpe eingebaut und an das Originalkabel angeschlossen werden

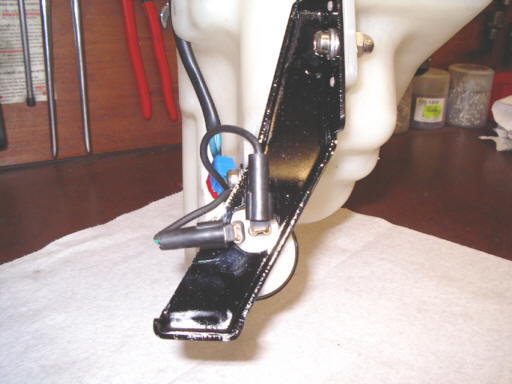

Bild 4

Noch einmal das Loch im Träger, von der Anschlussseite aus gesehen.

Vor dem fertigen Einbau in den Motorraum noch schnell die korrekte Laufrichtung testen!

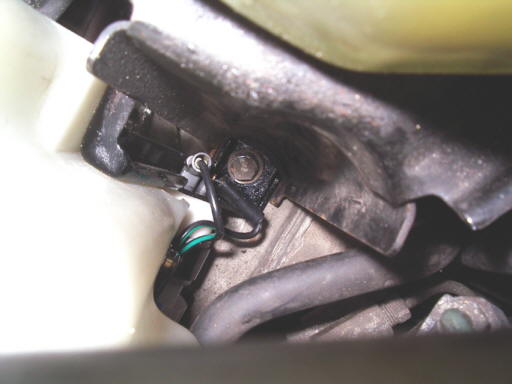

Bild 5

Das ganze fertig eingebaut. Oben der Ausgleichsbehälter des Kühlwassers.





Mitsubutzi grüßt alle, die unsere Sigma`s lieben!
